產品詳情

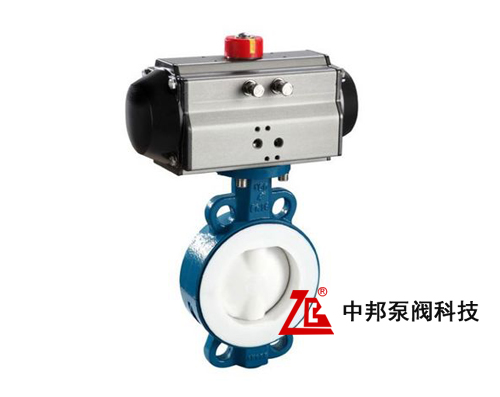

D671F46氣動對夾半襯氟蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點
結構特點：
1、體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏，使用壽命長。
3、流量特性趨于直線，調節性能優。
4、結構簡單，開關迅速，90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
6、可根據用戶需求配置氣動、電動裝置、滿足遙控和程控的需要。
7、更換零件襯里材質可適用于各種介質。
產品概述：
采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
主要零部件材料：
零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P8 R8 P3 R3
閥體/閥蓋 A126-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
蝶板 A216-WCB A105 A351-CF8 A351-CF8M A351-CF3 A351-CF3M
閥桿 A182-F6 A182-F304 A182-F316 A182-F304L A182-F316L
襯里/閥座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
密封圈 FPM(氟橡膠) FPM(氟橡膠)
彈性條(墊) Si(硅橡膠) Si(硅橡膠)
調節定位座 A182-F304 A182-F304 A182-F316 A182-F304L A182-F316L
緊固螺栓 A193-B7 A193-B8M A193-B8M
螺母 A194-2H A194-8 A194-8
操作手柄 ZL101
